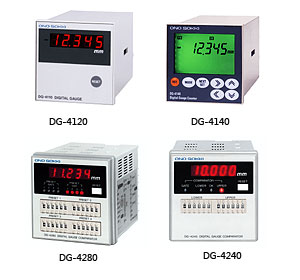

型號 |
DG-4110  |
DG-4120 |
DG-4140 |
|
顯示方式 |
紅色LED ５位及極性（-） |
液晶顯示5位及極性（-） |
|
顯示范圍 |
0 ～±99.999 或 0.00 ～±999.99 |
0 ～±999.99 或 ±99.999 |
0 ～±99.999 或 0.00 ～±999.99 |
|
可用傳感器 |
GS/AS/BS系列位移傳感器 |
|
輸入信號 |
90°相位差信號
（方波）
DC ～ 300 kHz |
90°相位差信號
（方波）
DC ～ 75 kHz |
90°相位差信號
（方波）
DC ～ 300 kHz |
| 設定乘數功能 |
- |
- |
0.001 ～9.999 |
|
比較器功能 |
- |
- |
5位及極性（用前面板上的功能鍵設定） |
|
判斷輸出 |
- |
- |
半導體繼電器輸出、各1組閉合接點輸出
（接點容量 DC 30 V 0.1 A） |
|
外部控制信號輸入 |
保持、復位輸入
（由端子臺） |
保持、復位輸入
（由BCD接頭） |
峰值保持啟動 / 停止及保持輸入、復位輸入、占線信號輸入、比較器門信號輸入 |
|
數字輸出 |
- |
BCD碼、極性、小數點、出錯（正／負邏輯變換、集電極開路輸出） |
|
使用溫度范圍 |
0 ～＋40℃ |
|
電源 |
DC 7 ～ 24 V 約 150ｍA（DC 7 V時） |
AC 100 ～ 240 V 50/60 Hz 約 7 VA |
|
外形尺寸 |
72 (W) × 72 (H) × 114 (D) ㎜ |
|
重量 |
約 200 g |
約 370 g |
約 300 g |
| 附件 |
・面板安裝工具 |
・面板安裝工具
・端子臺罩殼 |
|
選購件 |
・CH-0010 AC/DC適配器
・AA-4300橡膠足（4個一組） |
・各種BCD信號線
・AX-2050 AC100V 用電源線（3m）
（壓接端子 – 3件） |
・AA-8109 BCD信號線（DA-4130 D/A變換用）
・AA-8107 BCD信號線（一端為開放式）
・BCD信號線（RQ-1410數字式打印機連接用） |
