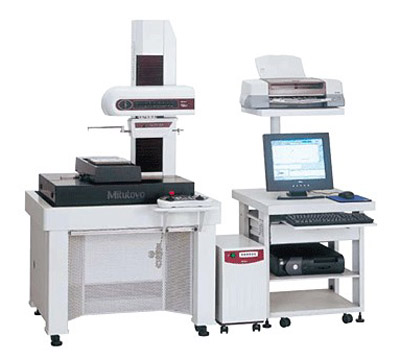

Contracer Extreme (超級輪廓測量儀) CV-4000CNC產品展示

產品名稱：	Contracer Extreme (超級輪廓測量儀) CV-4000CNC
制造商：	三豐(MITUTOYO)
產品種類：	三豐量具儀器
所屬行業：	電子及電路板工業 模具及五金制造行業
產品簡介：

特點

·高精度CNC表面粗糙度/形狀測量儀，一機二用：可進行表面粗糙度和形狀/輪廓測量。

·每軸驅動速度最高可達200mm/秒，實現高速定位，滿足多輪廓/多工件的測量任務。

·帶α軸的機型可通過電動傾斜檢測器，對水平和傾斜表面進行連續測量。

·帶Y軸工作臺的機型可通過Y軸軸向定位，擴大測量任務的范圍，如多工件任務等。

·SV-C4000CNC系列的輪廓驅動器配備激光全息光柵尺，可提高寬/窄范圍測量精度和Z1軸分辨率。

·通過同時控制X軸和Y軸的方法，可實現傾斜平面的測量。

·通過簡單的一次性操作，可更換形狀/輪廓測量裝置與表面粗糙度測量裝置，并且，不必對連接電纜重新布線。

·由于Z1軸檢測器內置了防撞器，當檢測器主體即將碰撞工件或夾具時，檢測器將自動停機。

·配有易于操作的遙控箱：通過兩個操縱桿，選定需要操作的軸，即可實現任何移動。鍵上端的軸向圖標易于辯認，輕松操作。

·通過USB與數據處理/分析器通信

基本技術參數

輪廓測量技術參數

X1軸
測量范圍：	200mm
分辨率：	0.05μm
檢測方法：	反射型線性編碼器
驅動速度：	200mm/s(最大CNC);0-60mm/s(操縱桿)
測量速度：	0.02-2mm/s
移動方向：	向前/向后
直線度：	2μm/200mm;*以X軸為水平方向上
指示精度(20°C時)：	±(1+4/200L)μm
指示精度(20°C時)：	±(0.8+4C/200)μm
傾角：	-45°至+10°
分辨率：	0.000225°
傾斜速度：	6°/s
Z2軸(立柱)
垂直移動：	300mm或500mm
分辨率：	0.05μm
檢測方法：	反射型線性編碼器
驅動速度：	200mm/s(最大CNC);0-60mm/s(操縱桿)
Z1軸(檢測器)
測量范圍：	±25mm
分辨率：	0.2μm(SV-C3000CNC),0.05μm(SV-C4000CNC)
檢測方法：	線性編碼器(SV-C3000CNC),激光全息測微計(SV-C4000CNC)
直線位移：精度(20°C時)	±(2+\|4H\|/100)μm(SV-C3100)
直線位移：精度(20°C時)	±(0.8+\|0.5H\|/25)μm(SV-C4000CNC);*H:基于水平位置的測量高度
測針上/下運作：	弧形移動
測針方向：	向下
測力：	30mN
跟蹤角度：	向上:70°,向下:70°(使用配置的標準測頭，依表面粗糙度而定)
測針針尖：	尖端半徑:25μm,硬質合金尖端

性能參數
