| Surftest (表面粗糙度測量?jī)x) SJ-500, SV-2100產品展示 |
 |
| 產品名稱： |

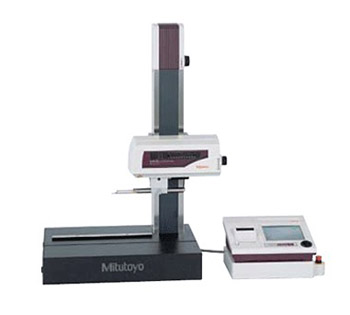

Surftest (表面粗糙度測量?jī)x) SJ-500, SV-2100
|
| 制 造 商： |
三豐(MITUTOYO) |
| 產品種類： |
三豐量具儀器 |
| 所屬行業： |
電子及電路板工業
模具及五金制造行業
|
| 產品簡介： |
|
|
Surftest (表面粗糙度測量?jī)x) SJ-500, SV-2100詳細內容 |
| 特點 |
| ·配有7.5英寸彩色TFT液晶屏幕、大號彩色圖標與觸控式面板控制，該顯示裝置操作簡單，讀取容易。 |
| ·控制部件中的內置操縱桿使得定位快捷簡便。測量小孔內測時可使用手動旋鈕對細小測針的位置進行微調。 |
| ·表面粗糙度測量條件的設置簡單易行。利用簡單的輸入功能可按ISO/JIS粗糙度標準計算繪圖指令符號。復雜的測量條件 |
| 設置很容易輸入，只要由表面粗糙度菜單中選擇繪圖指令符號即可。 |
| X軸(驅動部) |
| 測量范圍： |
50mm |
| 分辨率： |
0.05μm |
| 長度基準： |
線性編碼器 |
| 驅動速度： |
0-20mm/s |
| 測量速度： |
0.02-5mm/s |
| 移動方向： |
向后 |
| 直線度： |
0.2μm/50mm |
| 定位： |
±1.5°(傾角,有DAT功能),30mm(向上/向下) |
| 檢測器 |
| 范圍/分辨率： |
800μm/0.01μm,80μm/0.001μm,8μm/0.0001μm(使用測頭選件時,最大可達2400μm) |
| 檢測方法： |
無軌/有軌測量 |
| 測力： |
參見性能參數表 |
| 測針針尖： |
參見性能參數表 |
| 導頭曲率半徑： |
40mm |
| 類型： |
差動電感式 |
| 控制器 |
| 顯示： |
7.5"帶背光的TFT液晶顯示器 |
| 打印機： |
內置熱敏打印機 |
| 放大倍率： |
水平:x0.5-x10,000,自動 垂直:x10-x500,000,自動 |
| 驅動裝置的控制： |
通過操縱桿手動手柄的操作 |
| 評估輪廓：P(原始輪廓),R(表面粗糙度輪廓),WC,WCA,WE,WEA,包絡殘余線,粗糙度motif,波形motif |
| 評價參數：Ra,Ry,Rz,Rt,Rp,Rq,Rv,Sm,S,Pc,R3Z,mr(c),Rpk,Rvk,δc,Rk,Mr1,Mr2,Lo,Ppi,R,AR,A1,A2,Vo,HSC,mr,SK,Ku,△a,△q, |
| Rk,λa,λq,Rc,Rmax,mr,tp,Htp,Lr |
| 粗糙度motif參數：R,AR,Rx |
| 波形motif參數：W,AW,Wx,Wte |
| 分析圖表：ADC,BAC,功率譜圖 |
| 濾波類型 |
數字濾波器2CR-75%,PC-75%,高斯濾波器,魯棒樣條 |
| 截止波長 |
λs:0.25μm,0.8μm,2.5μm,8μm,25μm,80μm,250μm,無濾波器 |
| λc*:0.025mm,0.08mm,0.25mm,0.8mm,2.5mm,8mm,25mm,80mm(SV-2100) |
| λf:0.08mm,0.25mm,0.8mm,2.5mm,8mm,25mm,80mm(SV-2100),無濾波器 |
| 取樣長度 |
0.025mm,0.08mm,0.25mm,0.8mm,2.5mm,8mm,25mm,80mm(僅適于SV-2100) |
| 數據補償功能 |
拋物線補償、雙曲線補償、橢圓補償、R平面(曲面)補償、錐面補償、傾斜補償 |
| 在0.02mm至50mm的范圍內可指定任意長度 |
| 型號 |
SJ-500 |
SJ-500 |
SV-2100M4 |
SV-2100M4 |
| 貨號*(mm) |
178-532-01 |
178-532-02 |
178-636-01 |
178-636-02 |
| 貨號*(inch) |
178-533-01 |
178-533-02 |
178-637-01 |
178-637-02 |
| 針尖 |
針尖角度 |
60° |
90° |
60° |
90° |
|
尖端半徑 |
2μm |
5μm |
2μm |
5μm |
| 檢測器測力 |
0.75mN |
4mN |
0.75mN |
4mN |
| X軸測量范圍 |
50mm |
100mm |
| 垂直移動 |
—— |
350mm手動立柱 |
| 花崗巖基座尺寸(WxD) |
—— |
600x450mm |
| 尺寸(主機WxDxH) |
—— |
716x450x863mm |
| 重量 |
6.7kg(驅動部:2.7kg;控制器:4.0kg) |
144kg |
| *"為區分交流電源電纜，在貨號后加上以下后綴: |
| *"mm"型A適于UL/CSA,C適于JIS(適于臺灣地區),D適于CEE,E適于BS,DC適于中國,K適于EK |
| 型號 |
SV-2100S4 |
SV-2100S4 |
SV-2100H4 |
SV-2100H4 |
SV-2100W4 |
SV-2100W4 |
| 貨號*(mm) |
178-680-01 |
178-680-02 |
178-682-01 |
178-682-02 |
178-684-02 |
178-684-02 |
| 貨號*(inch) |
178-681-01 |
178-681-02 |
178-683-01 |
178-683-02 |
178-685-02 |
178-385-02 |
| 針尖 |
針尖角度 |
60° |
90° |
60° |
90° |
60° |
90° |
|
尖端半徑 |
2μm |
5μm |
2μm |
5μm |
2μm |
5μm |
| 檢測器測力 |
0.75mN |
4mN |
0.75mN |
4mN |
0.75mN |
4mN |
| X軸測量范圍 |
100mm |
100mm |
100mm |
| 垂直移動 |
350mm電動立柱 |
550mm電動立柱 |
550mm電動立柱 |
| 花崗巖基座尺寸(WxD) |
600x450mm |
600x450mm |
1000x450mm |
| 尺寸(主機WxDxH) |
766x482x966mm |
766x482x1166mm |
1166x482x1176mm |
| 重量 |
147kg |
157kg |
227kg | |
